Erstellen einer Quell-NAT-Regel

Dieses Beispiel zeigt, wie Sie eine Quell-NAT-Regel erstellen, um ausgehenden Datenverkehr aus der LAN-Zone zu übersetzen.

Ziele

Wenn Sie diese Einheit abgeschlossen haben, wissen Sie, wie Sie Folgendes tun:

• Erstellen Sie eine Quell-NAT-Regel zum Übersetzen des ausgehenden Datenverkehrs vom LAN.
• Erstellen Sie eine Firewall-Regel, um ausgehenden Datenverkehr von der LAN- zur WAN-Zone zuzulassen.

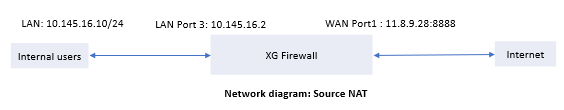

SNAT-Netzwerkdiagramm

Quell-NAT wird typischerweise verwendet, um ausgehenden Datenverkehr vom internen Netzwerk zu externen Ressourcen im Internet zu übersetzen. Die Quell-IP-Adresse wird übersetzt und bleibt somit vertraulich. Die folgenden Netzwerkinformationen dienen zur Veranschaulichung:

• Pre-NAT-IP-Adresse der LAN-Benutzer: 10.145.16.10/24
• Post-NAT-IP-Adresse der LAN-Benutzer: MASQ (IP-Adresse der jeweiligen Ausgangsschnittstelle)

Hier ist ein Beispiel:

• Source-NAT vom internen Netzwerk zum WAN: Network LAN (10.145.16.0/24) Zu Any
• Firewall-Regel zum Zulassen von Datenverkehr von der LAN-Zone zum WAN: LAN Zu Any

Festlegen der NAT-Regeleinstellungen

1. Gehe zu Regeln und Richtlinien > NAT-Regeln, wählen IPv4 oder IPv6 und klicken Sie auf NAT-Regel hinzufügen.
2. Geben Sie den Regelnamen und die Regelposition an.

3. Wählen Sie die Übersetzungseinstellungen für ausgehenden Datenverkehr.

   Einstellung	Wert
   Originalquelle	Network_LAN
   Übersetzte Quelle (SNAT)	MASQ
   Ursprüngliches Ziel	Any
   Übersetztes Ziel (DNAT)	Original
   Ursprünglicher Service	Any
   Übersetzter Dienst (PAT)	Original
   Eingangsschnittstelle	Port3
   Ausgehende Schnittstelle	Port1

4. Klicken Speichern.

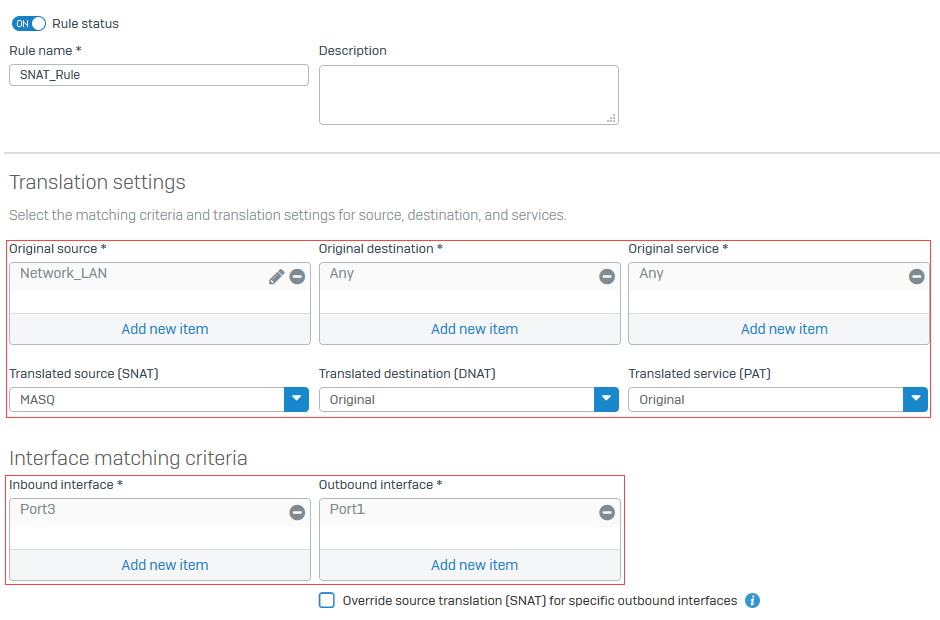

   Das folgende Bild zeigt ein Beispiel für die Konfiguration der Einstellungen:



Erstellen Sie eine Firewall-Regel, um Datenverkehr zuzulassen, der der Quell-NAT-Regel entspricht.

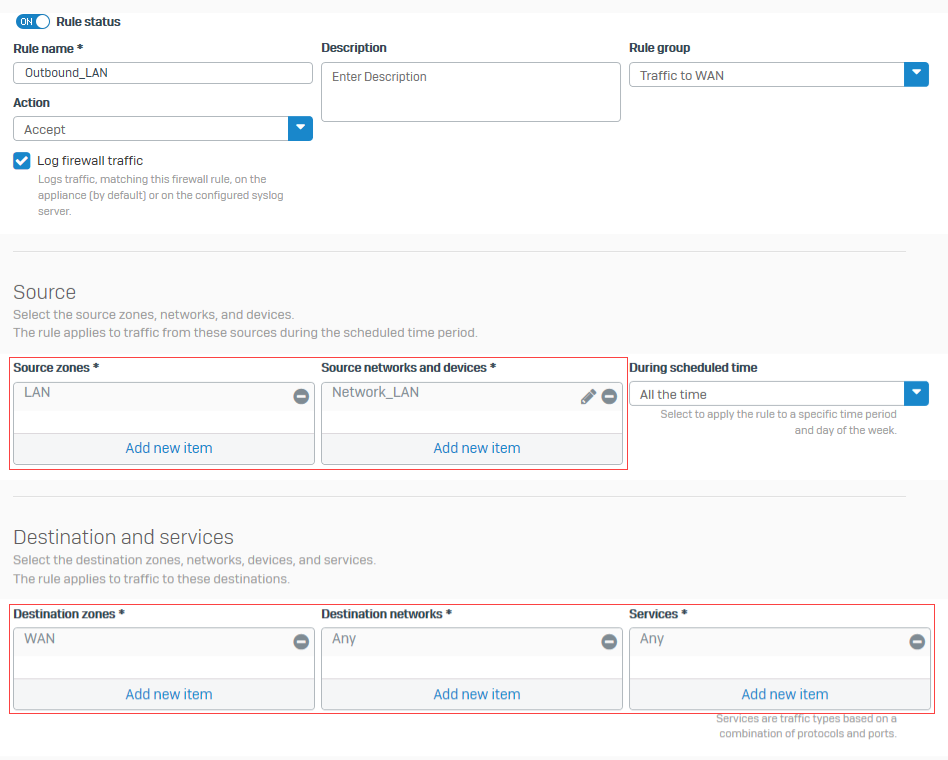

Festlegen der Firewall-Regeleinstellungen für SNAT-Datenverkehr

1. Gehe zu Regeln und Richtlinien > Firewall-Regeln. Protokoll auswählen IPv4 oder IPv6 und wählen Sie Firewallregel hinzufügen. Wählen Neue Firewall-Regel.
2. Geben Sie den Regelnamen und die Regelposition an.

3. Geben Sie Quelle, Ziel und Dienste wie folgt an:

   Einstellung	Wert
   Quellzonen	LAN
   Quellnetzwerke und -geräte	Network LAN
   Zielzonen	WAN
   Zielnetzwerke	Any
   Leistungen	Any

4. Geben Sie die Sicherheitseinstellungen an und klicken Sie auf Speichern.



Sie haben eine Firewall-Regel erstellt, um Datenverkehr von der LAN-Zone zu externen Netzwerken zuzulassen.
